Чем изолировать стену от печи в бане? Защитный экран своими руками

Защитные экраны для банных печей изготавливаются из различных негорючих материалов с соблюдением определенных воздушных зазоров. Также часто с целью создания эффективного теплового барьера, между стеной и металлической печкой размещается отражающий лист из полированной нержавеющей стали на определенном расстоянии от защищаемой поверхности и разогретого корпуса печи. Ещё одним распространенным вариантом теплозащиты является обустройство кирпичной стенки между печкой и горючей внешней отделкой стены, но это решение достаточно трудозатратно и требует определенных навыков.

Расстояние от печи до стены

Самый долговечный и надёжный барьер, предотвращающий чрезмерное нагревание поверхности стены от жара печи — это воздушное пространство между ними. При соблюдении всех расстояний, установленных стандартными нормативными документами, можно быть на 100% уверенным, что опасаться нагрева стен от корпуса печки нет никаких причин.

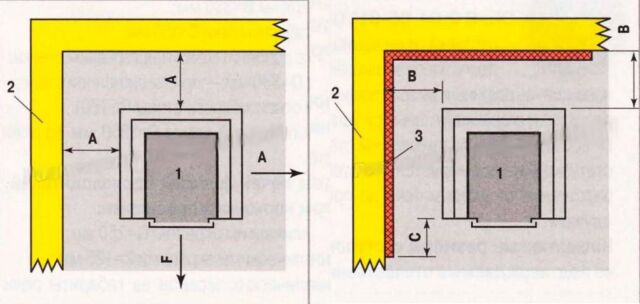

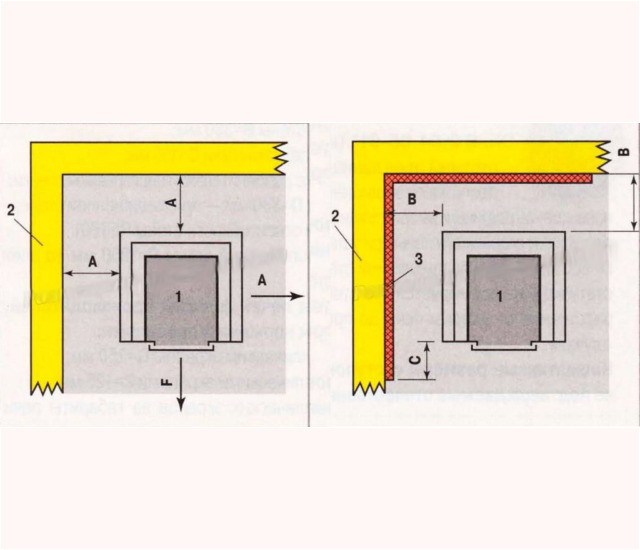

Согласно нормативам, взятым из СНиП 2.04.05-91, расстояния от печи до ничем не защищенной стены, имеющей предел огнестойкости REI 60, должно составлять не менее 500 мм (на схеме А), то есть полметра. Если установить на стену плотный лист негорючего материала (минерит или стекломагнезит) и дополнительно закрепить на нём отражающий слой нержавеющей стали, то данное стандартное расстояние уменьшается до 380 мм (на схеме В).

Также регламентируются размеры частей конструкции защитного экрана, которые выступают за габариты печи (на схеме С). Это расстояние следует закладывать при расчете материала на величину не менее 150 мм. Что касается расстояния от дверцы топки до стены, находящейся напротив неё, то оно не может быть менее 1250 мм (на схеме F).

Однако, как показывает практика, чтобы соблюдать все эти нормы нужно иметь достаточно просторную парилку. А обычно это помещение имеет очень ограниченное пространство и большая его часть планируется под полоки, которые хочется сделать как можно более вместительными и удобными. Поэтому трудно себе представить печь, расположенную с отступами по полметра от стен с каждой стороны.

Разумеется, это не оправдание для нарушения стандартов пожаробезопасности, установленных специальными ответственными органами, основанных на экспериментальных научных исследованиях. В то же время, производители финских печей в технологических документах к своей продукции указывают другие цифры для безопасного размещения своих металлических печек в стенах парилки. Так, например, при обустройстве защитного экрана допустимое расстояние до стены составляет всего 250 мм.

Технология изготовления защитного экрана

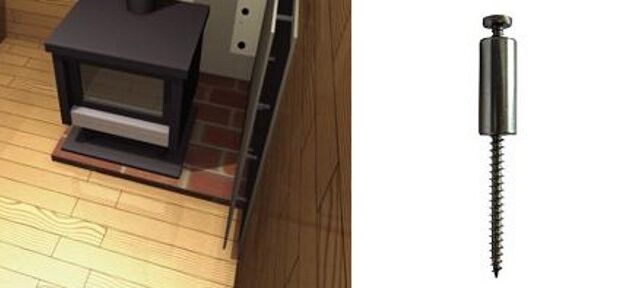

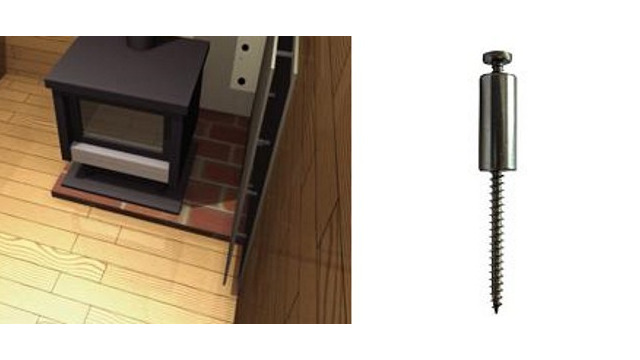

Основой для создания теплового барьера является листовой негорючий материал. В качестве такого материала используются стекломагнезитовые (СМЛ) или минеритовые плиты. Их монтаж выполняется через втулку, на деревянный каркас или непосредственно на поверхность стены. Наиболее безопасный способ установки данного защитного слоя — монтаж на саморезы через специальную металлическую или керамическую втулку длиной от 3 см. Пример расположения теплового барьера с иллюстрацией внешнего вида втулки на изображении ниже.

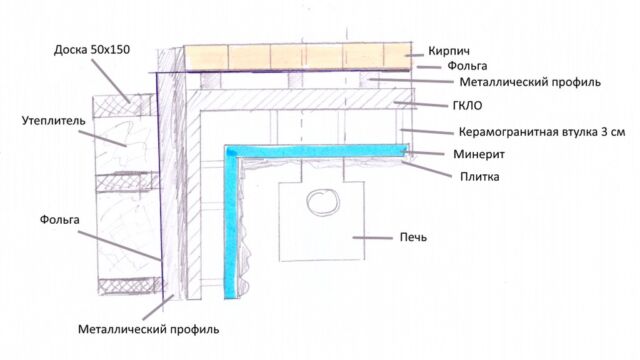

Далее рассмотрим схему очень эффективного двухслойного защитного экрана с применением различных огнеупорных технологий.

Тут можно видеть по сути два защитных экрана. Ближний к стене изготовлен из плит огнестойкого гипсокартона ГКЛО, установленных на металлические профили. Дополнительный отражающий слой выполнен из фольги, закрепленной непосредственно на стену. Поверх гипсокартона выполнен монтаж плит минерита на саморезы через 3-см керамогранитную втулку. Теплозащитные плиты отделаны плиткой, которая укладывается на термостойкий клей.

Теперь приведем примеры более простых, но хорошо зарекомендовавших себя способов создания теплового барьера. Для начала разберемся, как делается перегородка в парилке, в которую выходит топочное окно печи.

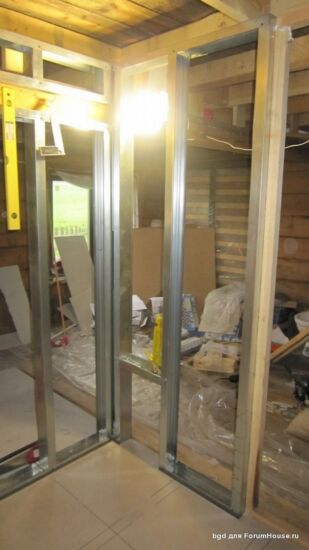

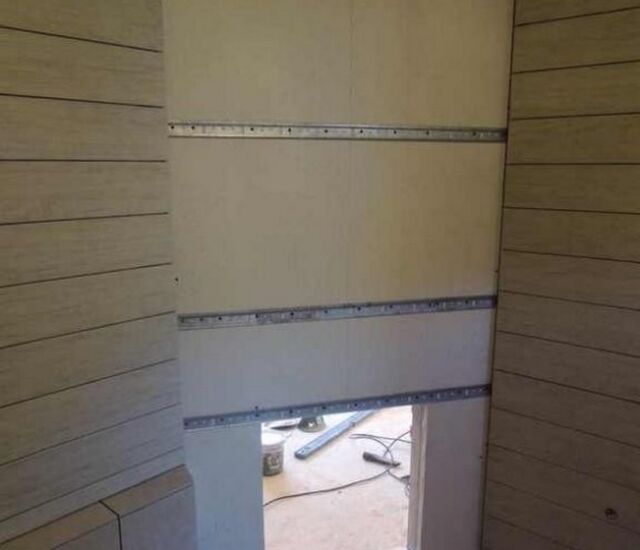

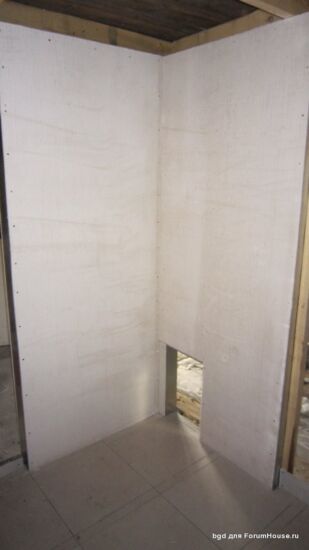

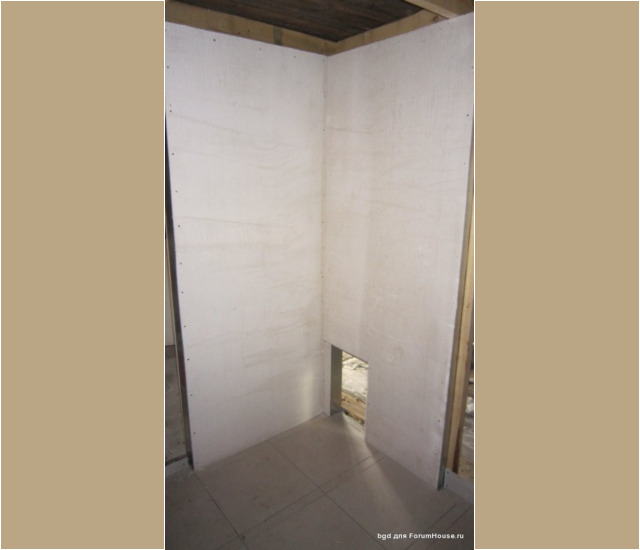

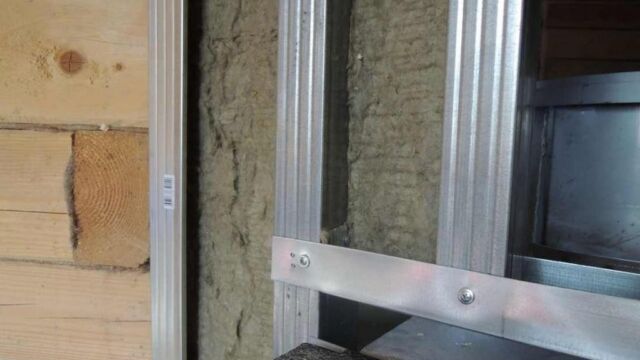

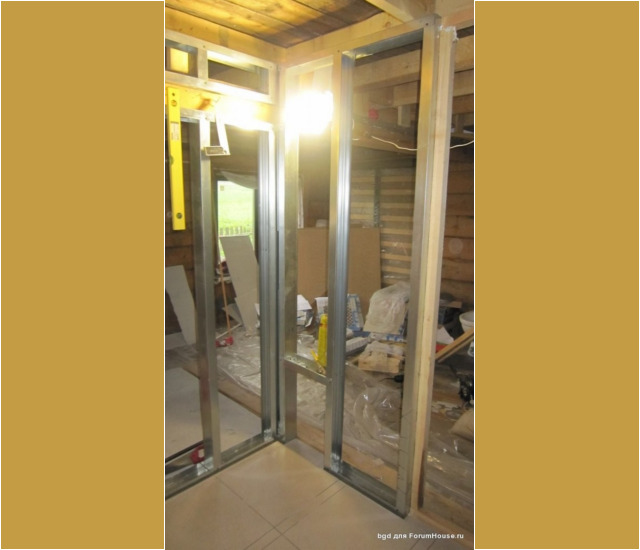

Эта конструкция изготовлена из стекломагниевого листа (СМЛ) толщиной 10 мм, который крепится на металлокаркасе с базальтовым утеплителем внутри.

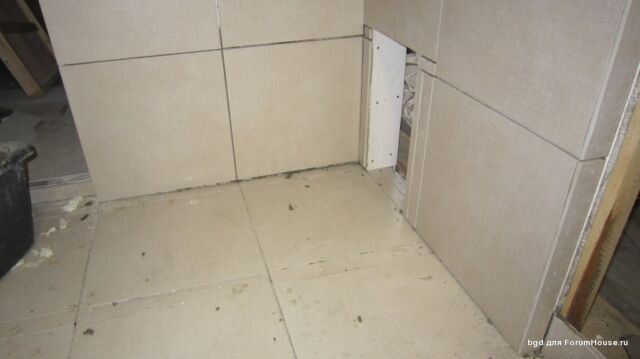

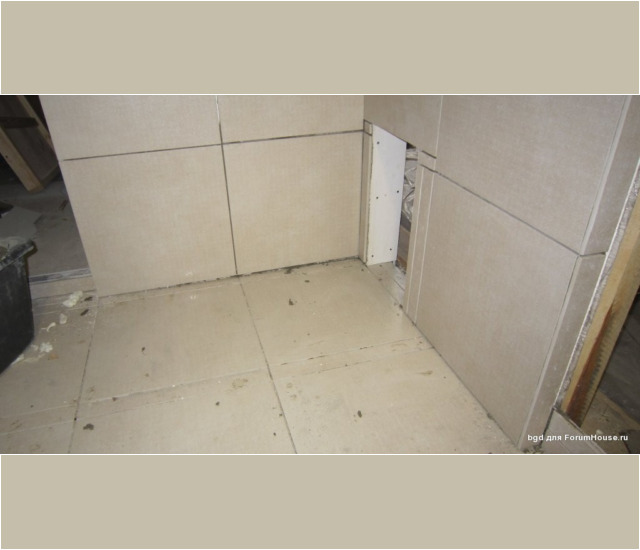

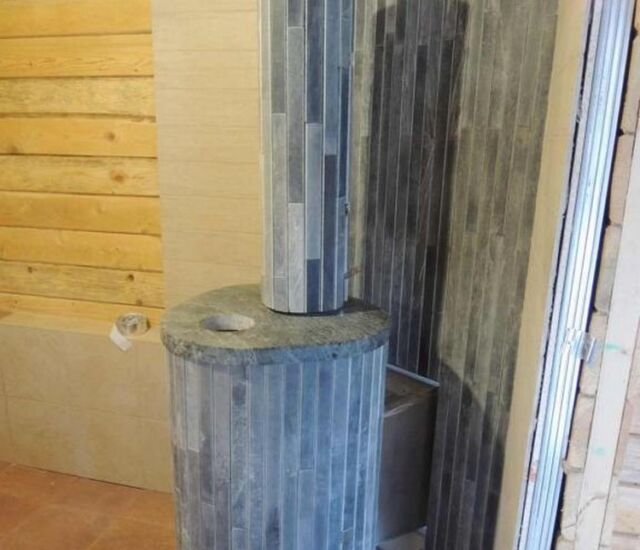

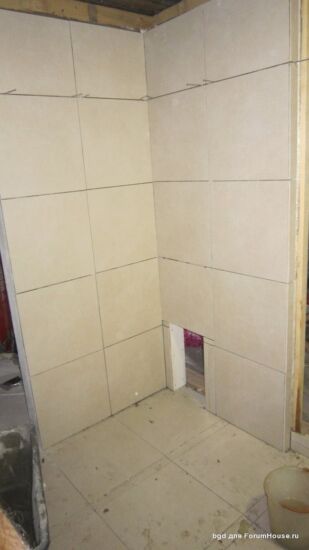

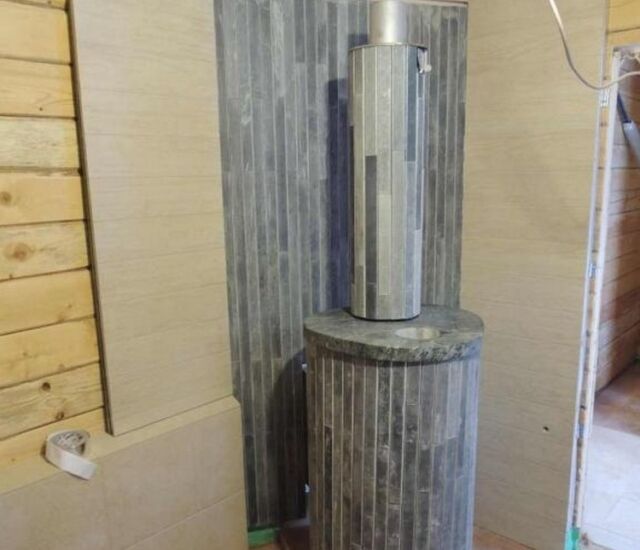

Стены возле печи также защищены слоем стекломагнезита на металлических профилях, отделанного керамогранитной плиткой на термостойком клее.



Минимальное расстояние от такого экрана до печи должно составлять 10-12 см. Очень важно использовать качественный 10-мм стекломагнезитовый лист СМЛ Премиум, а не Стандарт. По характеристикам эти два типа материала заметно отличаются. Также важно учитывать, что при изготовлении термобарьера оптимально выполнять монтаж прослойки из негорючего материала в два слоя.

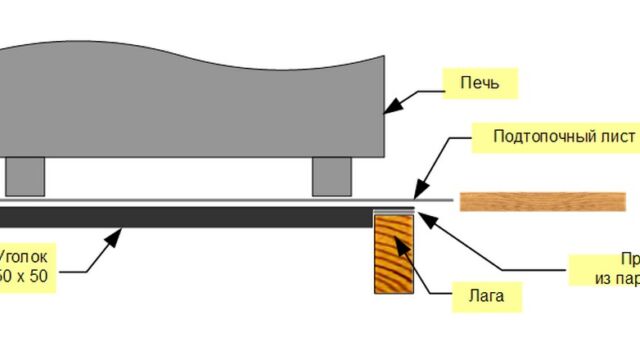

Организовывая защиту стен, нельзя забывать про правильную изоляцию пола

Под печкой обязательно нужно как минимум разместить стекломпагниевую плиту и отражающий металлический лист.

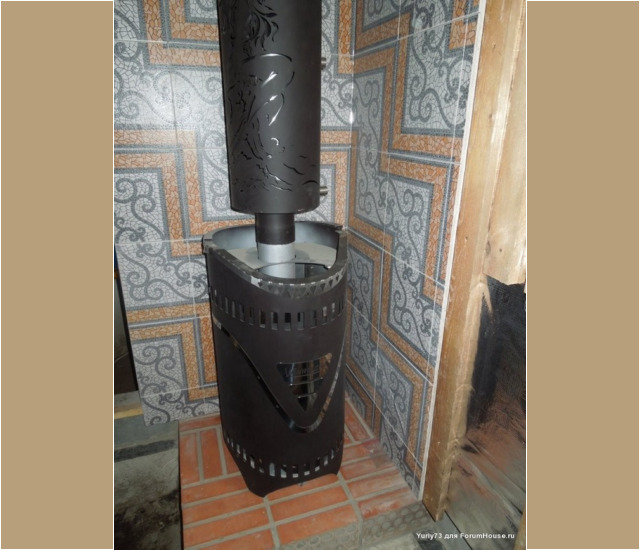

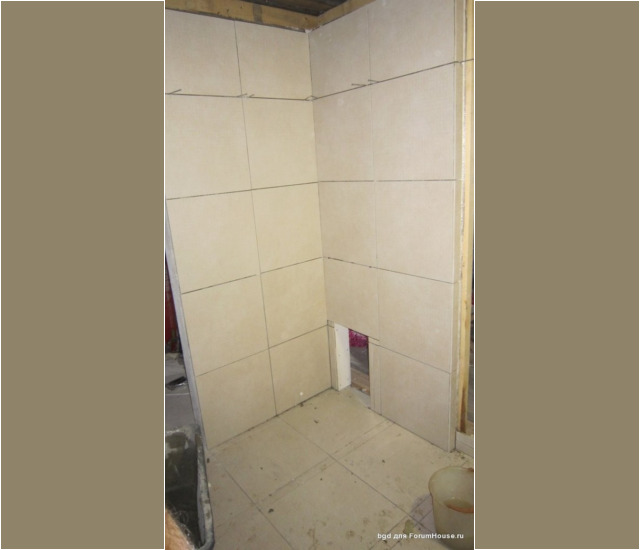

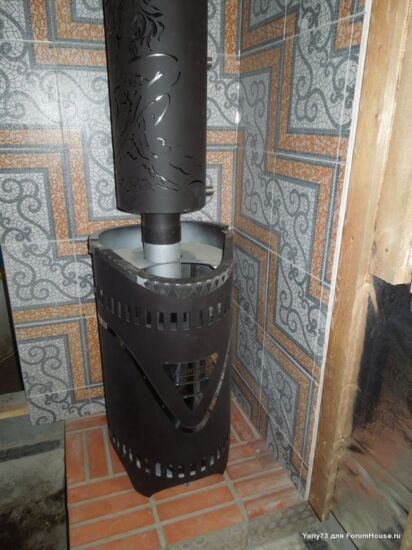

Наиболее распространённый вариант теплозащиты для стен — монтаж стекломагнезита на металлокаркас с отделкой кремогранитной плиткой.







Обязательно следует брать либо жаростойкую мастику для кладки плитки, либо термостойки клей и использовать СМЛ плиты только класса Премиум или Люкс.

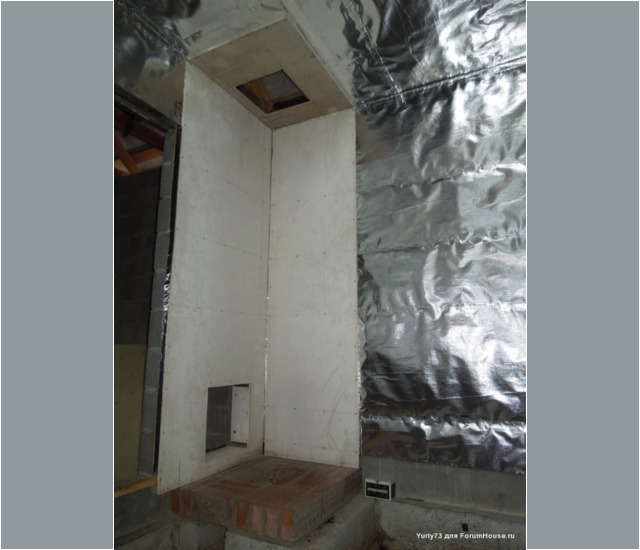

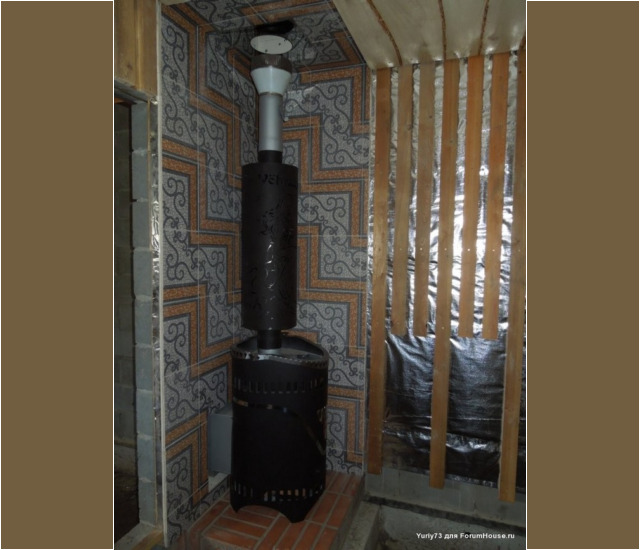

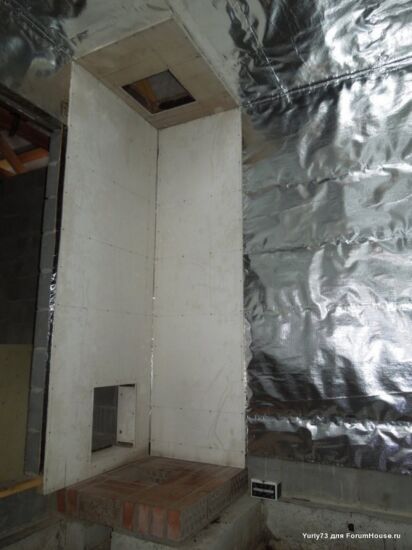

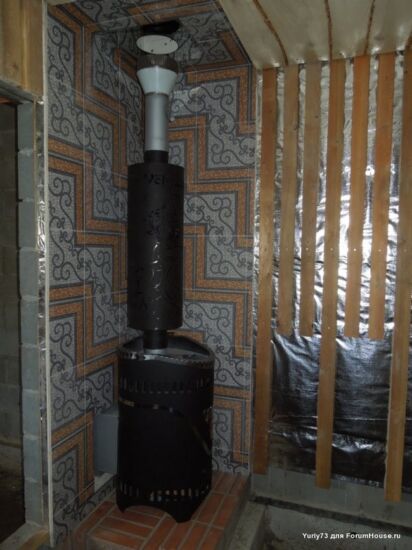

Ещё похожая технология без использования каркаса — стекломагниевый лист крепился непосредственно на фольгированную пароизоляцию стен.

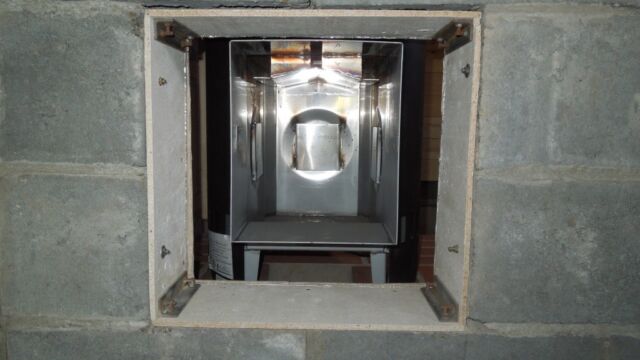

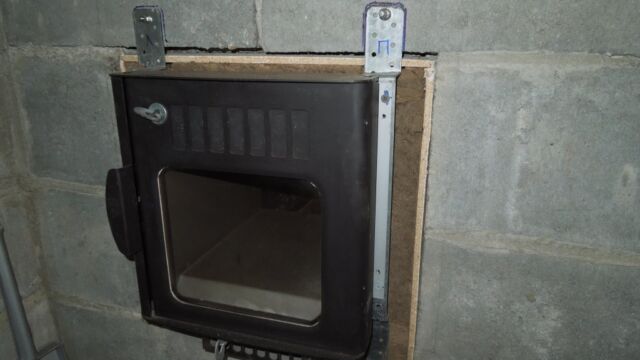

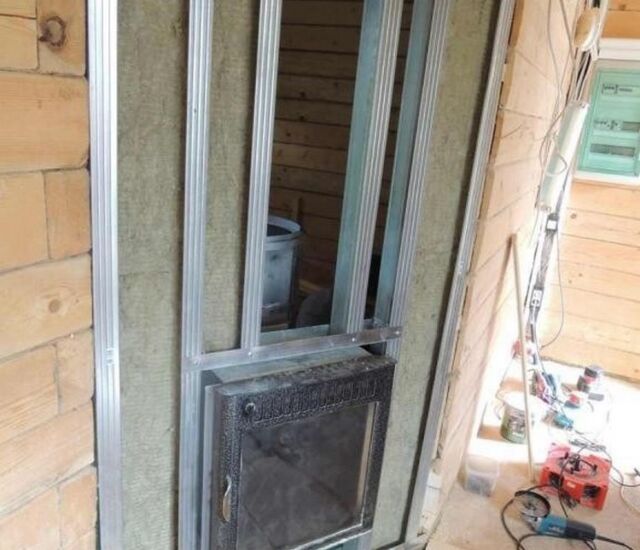

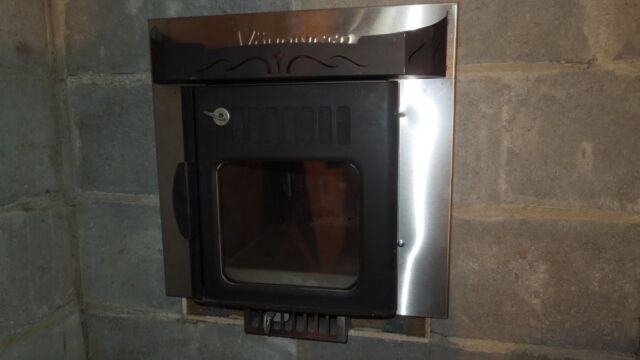

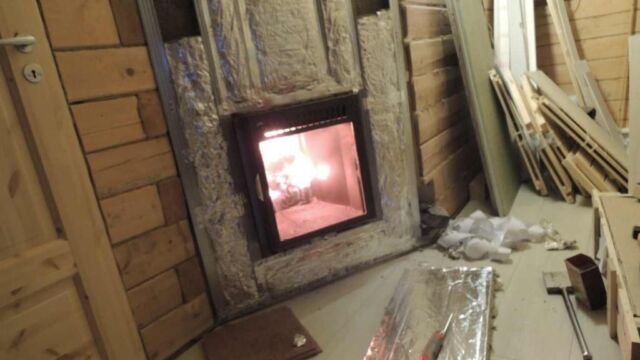

На следующих фото хорошо видно, как защищена стена в месте выхода топочного окна.

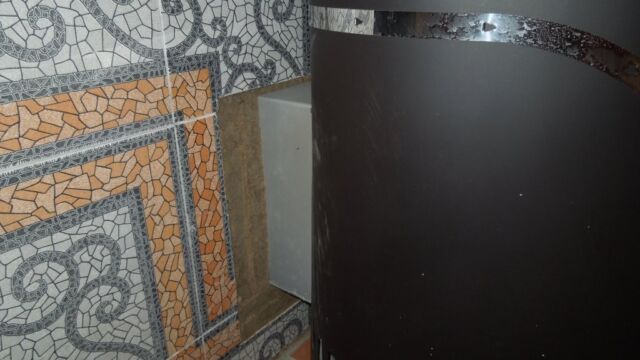

Вокруг выполнен монтаж СМЛ, а свободное пространство в последствии заполнено огнеупорной базальтовой ватой толщиной 3 см. В зазорах телескопа отверткой всё уплотняется асбестовым шнуром, смоченным в воде.

Выбирая конструкцию защитного экрана всегда в первую очередь смотрите на тип вашей печи и температуру, до которой она прогревается. Если у вас серьёзная габаритная печка с большим количеством камней, которую нужно 2-3 часа топить, прежде чем заходить в парилку, то лучше всего использовать надежный двухслойный теплобарьер, установленный на саморезы через керамические втулки. Также имеет значение соблюдение правильной технологии протопки печи, чтобы металл в топке не нагревался до свечения, так как это приведет к более раннему износу печи и превышению паспортных температур нагрева корпуса.
